YTH-CI/GCI– 大流量低圧ユニット –

ろ過機能付
大流量低圧ユニット

サイクロンフィルター

サイクロンがクーラント液からスラッジを除去。

インペラーポンプ

羽車が液体を回転、加速させ、ポンプ内に圧力を発生させる。
液体移送用のポンプ。

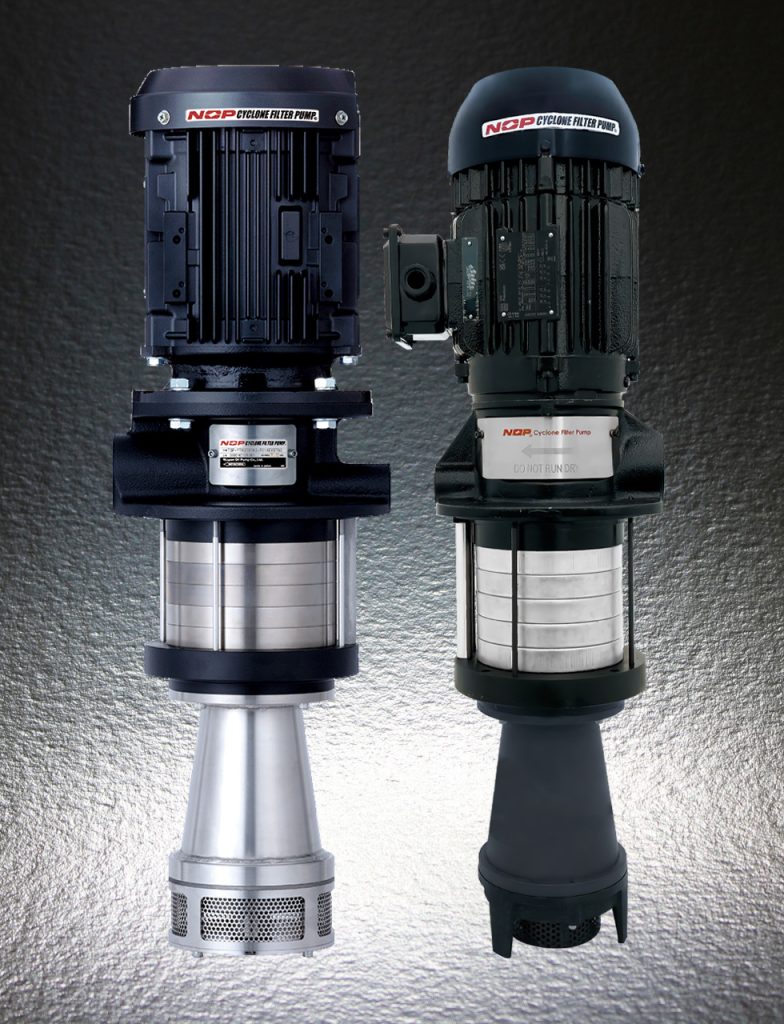

YTH-CI/GCI

特 長
YTH-CI/GCI

ろ過機能付
大流量低圧ユニット

サイクロンフィルター付き低圧大流量対応のフィルターポンプ。
コンパクト設計によりNC旋盤・マシニングセンタ、研磨機等の工作機械のクーラントタンクへの後付け、改造が容易です。
大容量のろ過能力により、効率的にタンク内のスラッジを除去。
加工不良率の低減、吐出配管の目詰まり防止等、クーラントタンク周辺の問題解決を提案します。

■全揚程:35〜65m
■最大吐出量:
CI 15*C:150 ℓ/min
CI 30*C:300 ℓ/min
GCI 07*CG:70 ℓ/min
GCI 13*CG:135 ℓ/min
GCI 30*CG:300 ℓ/min

サイクロンフィルター

独自の倒立サイクロンフィルターによりダーティーとクリーンを効率よく分離。ダーティーは遠心力でサイクロン内壁に沿って上昇し、スラッジと共に排出されます。
クリーンはサイクロン中心部吐出管を通りポンプへ供給し、多段インペラーで加圧され外部へ吐出されます。

サイクロンフィルター説明図

インペラーポンプ

大流量に適したインペラーポンプを使用。
揚程を上げる為に多段式を採用しています。

■使用液体

  • 水溶性クーラント。
  • 不水溶性クーラント。(動粘度22 mm2/s以下)
  • 潤滑油、燃料油は不可。
  • 清水、純水、防錆効果の無い水溶液及び粘性のある液体、腐食性の液体、溶剤、油剤は不可。
インペラーポンプ説明図

ろ過性能

スクロールできます
吸入トレーナ3 mm
(これ以上の固形物はタンク内での除去が必要)
サイクロン水溶性クーラント
100 µm:99.9%(けい砂:比重:2.7)
不水溶性クーラント
100 µm:80%以上(けい砂:比重:2.7)

対応する切粉の種類

YTH-CI/GCIによるスラッジの回収

STEP
設置

YTH-CI/GCIでろ過された吐出ポートからのクリーンな液がタンク内を循環するように配管。

STEP
撹拌

タンク内を撹拌させることでクーラントタンク内のスラッジ沈殿を抑え、浮遊した切粉をYTH-CI/GCIで吸引し、コンタミ排出ポートから排出。

STEP
回収

排出したスラッジはYTH金網や沈殿槽で回収。

YTH-CI/GCIによるスラッジの回収
スラッジ回収の様子
スラッジ分離の実演デモ
スラッジ回収の様子

形式表示/仕様
YTH-CI/GCI

形式表示

TOP−YTH

YTH-CI

①モータ容量1500 : 1.5 kW
3700 : 3.7 kW
②モータ形式AC
モータ電圧、周波数、法規対応については、
下記表のモータ形式参照
③ポンプ容量※
(インペラーポンプ)
50 Hz用 I155C:150 ℓ(5段)
60 Hz用 I152C:150 ℓ(2段)
50 Hz用 I305C:300 ℓ(5段)
60 Hz用 I302C:300 ℓ(2段)
※ I155C・I305Cは、60 Hzで使用出来ません。

YTH=GCI

①モータ容量1100 : 1.1 kW
1500 : 1.5 kW
2200 : 2.2 kW
②モータ形式R3
モータ電圧、周波数、法規対応については、
下記表のモータ形式参照
③ポンプ容量※
(インペラーポンプ)
50 Hz用 I075CG:70ℓ(5段)
60 Hz用 I073CG:70ℓ(3段)
50 Hz用 I135CG:135ℓ(5段)
60 Hz用 I132CG:135ℓ(2段)
50 Hz用 I303CG:300ℓ(3段)
60 Hz用 I302CG:300ℓ(2段)
※ I075CG・I135CG・I303CGは、60 Hzで使用出来ません。

仕様表

YTH-CI

スクロールできます
形 式モータ容量
(kW)
電圧
(V)
周波数
(Hz)
法規対応吐出量
(ℓ/min)
全揚程
(m)
概略重量
(kg)
YTH1500AC-I155C1.520050IE3, CE1505543
YTH1500AC-I152C1.5200/220/23060IE3, CE1504043
YTH3700AC-I305C3.720050IE3, CE3006570
YTH3700AC-I302C3.7200/220/23060IE3, CE3004569

YTH-GCI

スクロールできます
形 式モータ容量
(kW)
電圧
(V)
周波数
(Hz)
法規対応吐出量
(ℓ/min)
全揚程
(m)
概略重量
(kg)
YTH1100R3-I075CG1.120050IE3, CE705028.3
YTH1100R3-I073CG1.120060IE3, CE704527.3
YTH1500R3-I135CG1.520050IE3, CE1355040
YTH1500R3-I132CG1.520060IE3, CE1353540
YTH2200R3-I303CG2.220050IE3, CE3004570
YTH2200R3-I302CG2.220060IE3, CE3004069
※ 異電圧(415 V/50 Hz、230 V/60 Hz、400 V/50 Hz、380 V/50 Hz、440 V/60 Hz、220 V/60 Hz)を希望の場合は、お問い合わせ下さい。

寸法図
YTH-CI/GCI

YTH-CI代表図

YTH-CI寸法図

図面ダウンロード

(ファイルをダウンロードするためにはパスワードが必要になります。パスワード取得はこちらから可能です。)

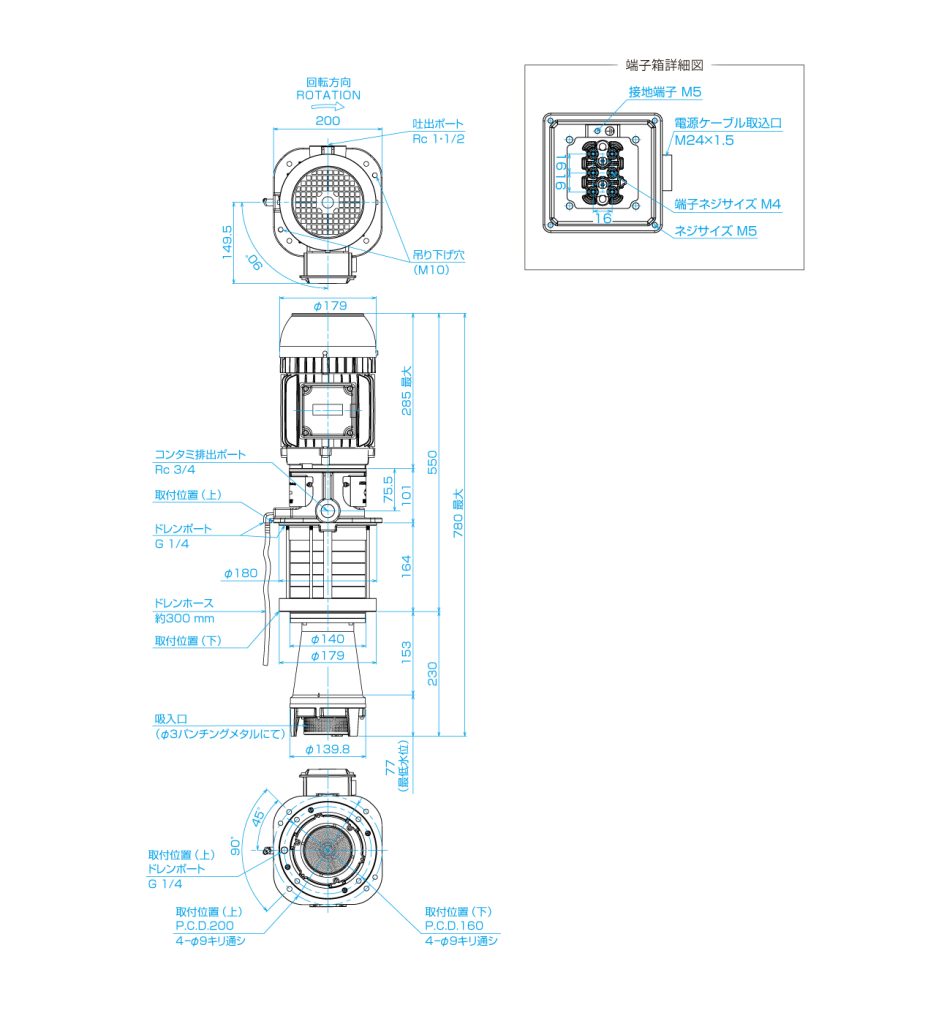

YTH-GCI代表図

YTH-GCI寸法図

図面ダウンロード

(ファイルをダウンロードするためにはパスワードが必要になります。パスワード取得はこちらから可能です。)

構成例
YTH-CI/GCI

YTH-CI

YTH-CI構成例

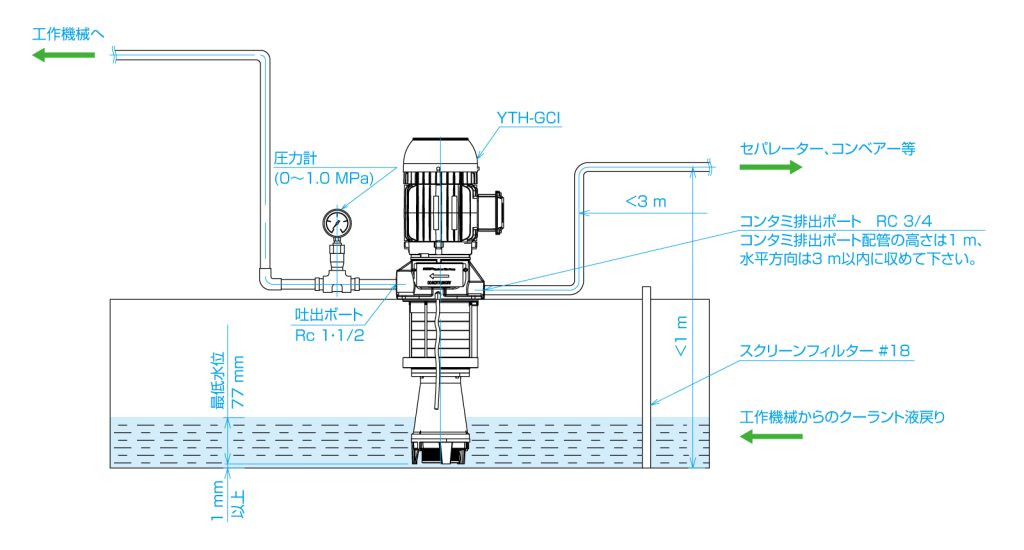

YTH-GCI

YTH-GCI構成例

ご使用前に、必ず取扱説明書をお読みください

性能曲線
YTH-CI/GCI

YTH-CI

YTH-CI性能表

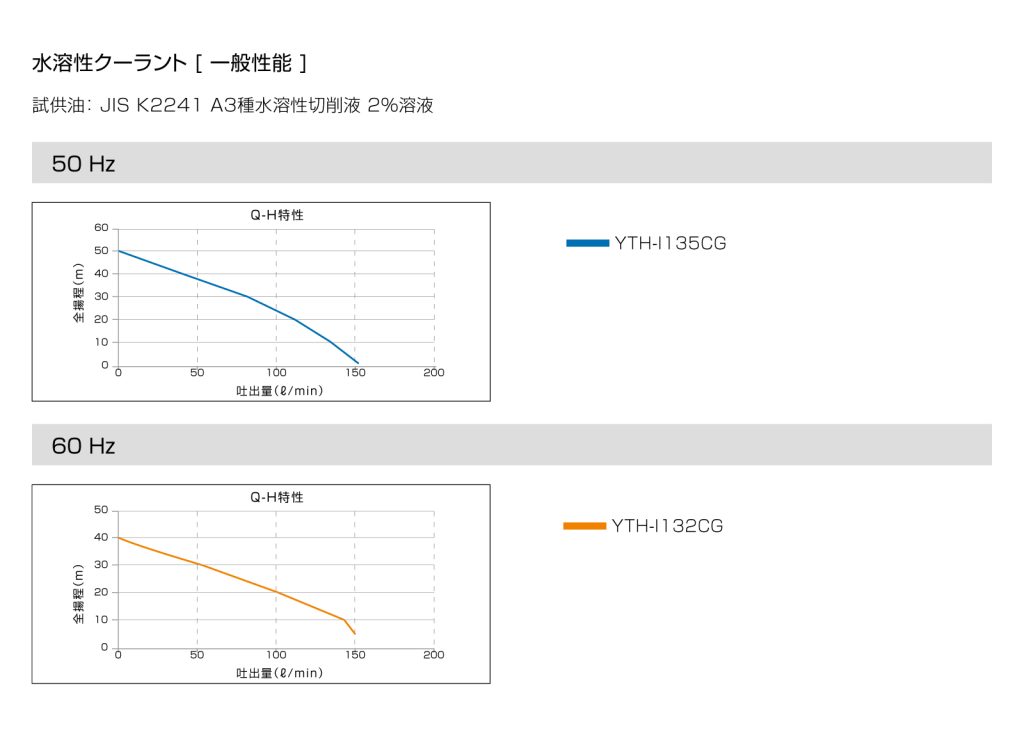

YTH-GCI

YTH-GCI性能表

用途のご提案
YTH-CI/GCI

クリーンタンクへの供給

YTH-CI/GCIでクリーンクーラントをタンクへ供給。クーラントタンクとクリーンタンクを完全分離。
メンテナンスが必要な板フィルターを廃止することにより、板フィルターのメンテナンスを削減することができます。
また、YTH-CI/GCIの排出ポートより排出されたスラッジはYTH金網(スラッジ回収バケット)等で回収。
クーラントメンテナンスも低減します。

用途Plan-A
